График TradingView

График TradingView — это визуальная часть Фьючерсного терминала.

График работает вместе с вкладками терминала, поэтому пользователь может переходить от отбора контрактов к контролю позиции и просмотру истории, не покидая одно и то же рабочее пространство.

Для чего нужен график

График полезен, когда нужно:

• визуально просмотреть выбранный инструмент;
• сопоставить картину на графике с данными из таблиц Терминала;
• контролировать текущую позицию в визуальном контексте;
• просматривать историю ордеров прямо на графике;
• отображать выбранные ценовые лимиты для текущей пары.

Поэтому график — это не отдельный изолированный экран, а практический рабочий инструмент внутри Терминала. График работает на технологии TradingView, поэтому вы можете просматривать актуальные графики BTCUSD вместе с данными терминала.

Таймфреймы графика

На графике доступны таймфреймы 1m, 5m, 15m, 30m, 1h, 4h, 1D и 1W. Недельная свеча открывается в понедельник в 00:00 UTC, как на Binance, Bybit и в TradingView.

Индикаторы Firedrake — МРЦ, облака и дивер — работают на всех таймфреймах графика, включая 1W.

Индикаторы Firedrake

На графике доступны индикаторы Firedrake:

• Mean Reversion Channel (FireDrake) — зоны MRC таймфрейма графика;
• Clouds (FireDrake) — облака Firedrake таймфрейма графика;
• Divergence (FireDrake) — дивергенции цены и MACD;
• MRC MTF (FireDrake) и Clouds MTF (FireDrake) — зоны MRC и облака второго, старшего таймфрейма поверх графика.

Новый график открывается сразу с Mean Reversion Channel, Clouds и Divergence. Как и любое другое исследование на графике, каждое из них можно скрыть «глазиком» в легенде, настроить или удалить, а потом снова добавить через диалог Indicators (поиск по «FireDrake»). Сама панель TradingView — диалоги Indicators, вкладки Inputs и Style — на английском, а параметры исследований Firedrake подписаны по-русски.

Благодаря этому график служит базовым отображением цены и частью полного фьючерсного рабочего процесса внутри Firedrake. Как их читать: Mean Reversion Channel, Облака и Дивергенции.

Дивер на графике

Divergence (FireDrake) отмечает дивергенции на свече, которая их подтвердила,:

• бычий дивер — треугольник под свечой с подписью Bull;
• медвежий дивер — треугольник над свечой с подписью Bear;
• дивер, который формируется на текущей, ещё не закрытой свече, — бледный кружок с подписью Bull? или Bear?. Он ещё не подтверждён и может исчезнуть: при закрытии свечи он либо станет подтверждённой меткой, либо пропадёт.

На графике видны все подтверждённые диверы на загруженной истории, а в скринере — только тот, что ещё активен. Диверы показываются на фьючерсных графиках всех таймфреймов, от 1m до 1W. Цвета меняются в настройках исследования.

Если в сохранённой раскладке графика этого исследования нет, оно добавится один раз; если его удалить, оно не появится снова.

Индикаторы старшего таймфрейма (MRC MTF, Clouds MTF)

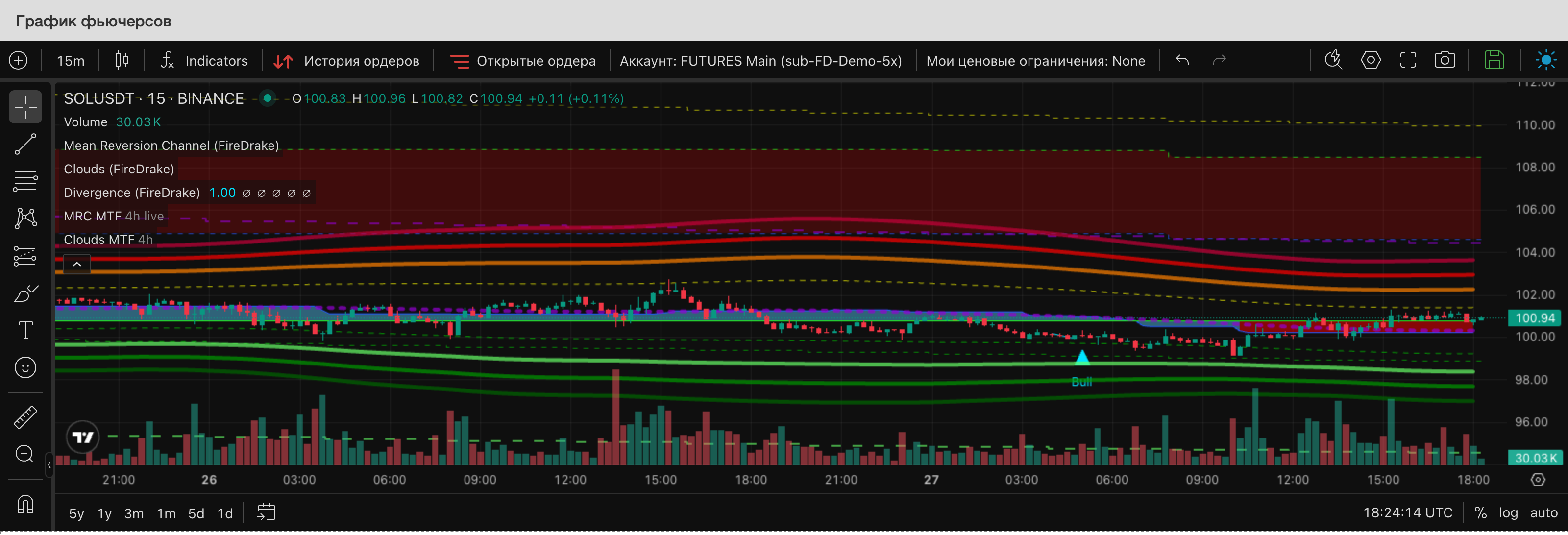

MRC MTF (FireDrake) и Clouds MTF (FireDrake) показывают зоны MRC или облако старшего таймфрейма, не переключая график. Например, MRC 4h и облако 4h на графике 15m: общий тренд и зоны старшего ТФ остаются перед глазами, пока вы ищете точку входа.

Как добавить. По умолчанию этих исследований на графике нет, и отдельной кнопки для них тоже нет. Откройте диалог Indicators на панели графика, наберите в поиске «MTF» и выберите MRC MTF (FireDrake) или Clouds MTF (FireDrake).

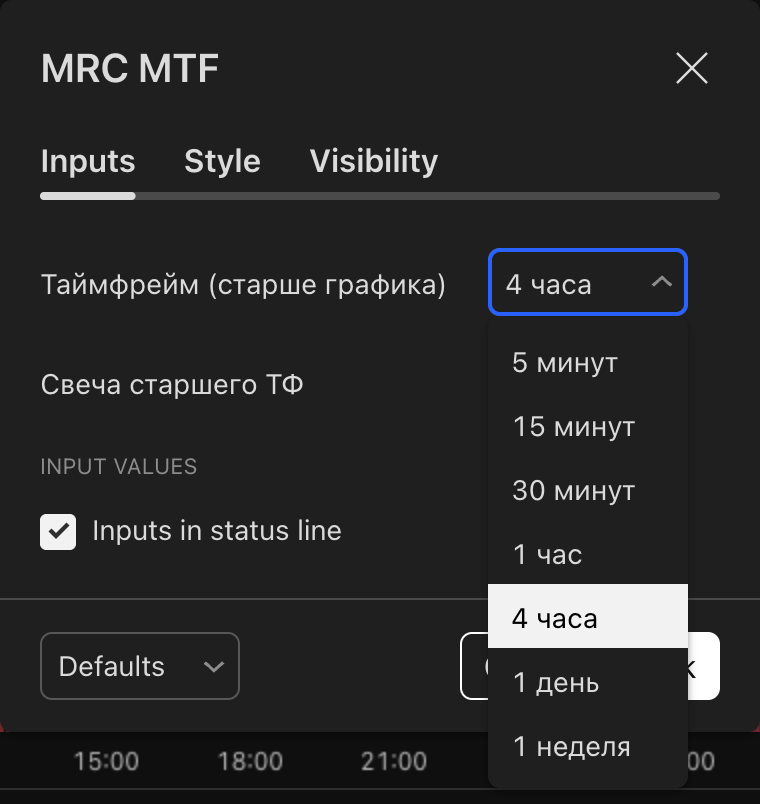

Настройки. Откройте настройки исследования (двойной клик по нему в легенде или значок настроек) и перейдите на вкладку Inputs:

• Таймфрейм (старше графика) — 5 минут, 15 минут, 30 минут, 1 час, 4 часа, 1 день или 1 неделя; по умолчанию 4 часа. Недельная свеча наложения открывается в понедельник, как и недельные свечи самого графика. Этот параметр есть у обоих исследований.
• Свеча старшего ТФ — только у MRC MTF:
  • Текущая (обновляется вживую) — по умолчанию. Исследование показывает значение текущей, ещё не закрытой свечи старшего таймфрейма и обновляет его вживую — как на графике этого таймфрейма и как MRC видят скринер и стратегии на своих таймфреймах.
  • Последняя закрытая (без перерисовки) — исследование показывает значение последней закрытой свечи старшего таймфрейма. Картинка не перерисовывается, но отстаёт на одну свечу старшего ТФ.

Как это выглядит. Каждая свеча старшего таймфрейма рисуется одним ровным пунктирным отрезком, поэтому на младшем графике линии идут ступеньками: одна свеча 4h занимает шестнадцать свечей 15m. Длинные ровные отрезки — это норма, а не задержка данных.

Линии MRC MTF. По умолчанию видны пять из девяти линий MRC: Средняя линия, Верхняя полоса, Нижняя полоса, Умеренная перекупленность и Умеренная перепроданность. Слабые и сильные уровни перекупленности/перепроданности выключены, чтобы наложение читалось поверх основного MRC графика; их можно включить на вкладке Style в настройках исследования.

Полезно знать:

• Выбранный таймфрейм должен быть старше таймфрейма графика. Если он такой же или младше (например, 4 часа на графике 4h, 1 день на графике 1D или любой вариант на графике 1W), исследование ничего не рисует.
• Можно добавить несколько копий с разными таймфреймами, например MRC MTF 1h и MRC MTF 4h одновременно.
• История подгружается вместе с графиком, а последняя свеча старшего таймфрейма обновляется вживую.

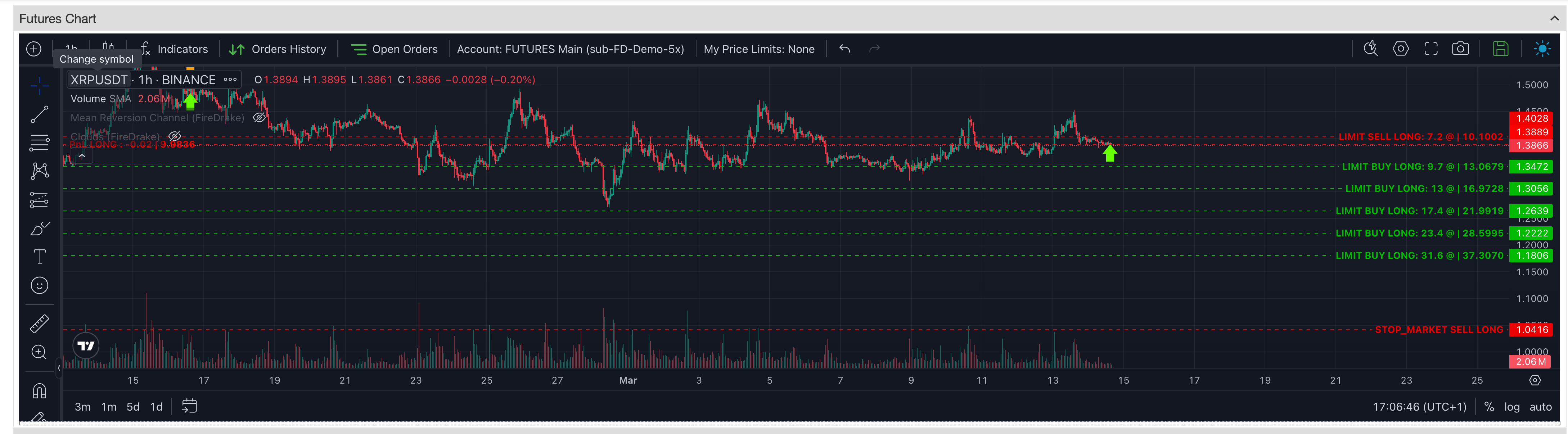

Оверлеи в реальном времени на графике

График поддерживает оверлеи в реальном времени для выбранного фьючерсного аккаунта и символа.

Когда соответствующий режим включён, пользователь может визуализировать:

• текущую позицию как PnL-линию на цене входа;
• активные открытые ордера;
• уровни тейк-профита;
• уровни стоп-лосса;
• уровни страховочных ордеров;
• другие активные линии ордеров, связанные с текущей позицией.

Это помогает гораздо быстрее понять, как именно текущая позиция и ордерная структура расположены относительно цены.

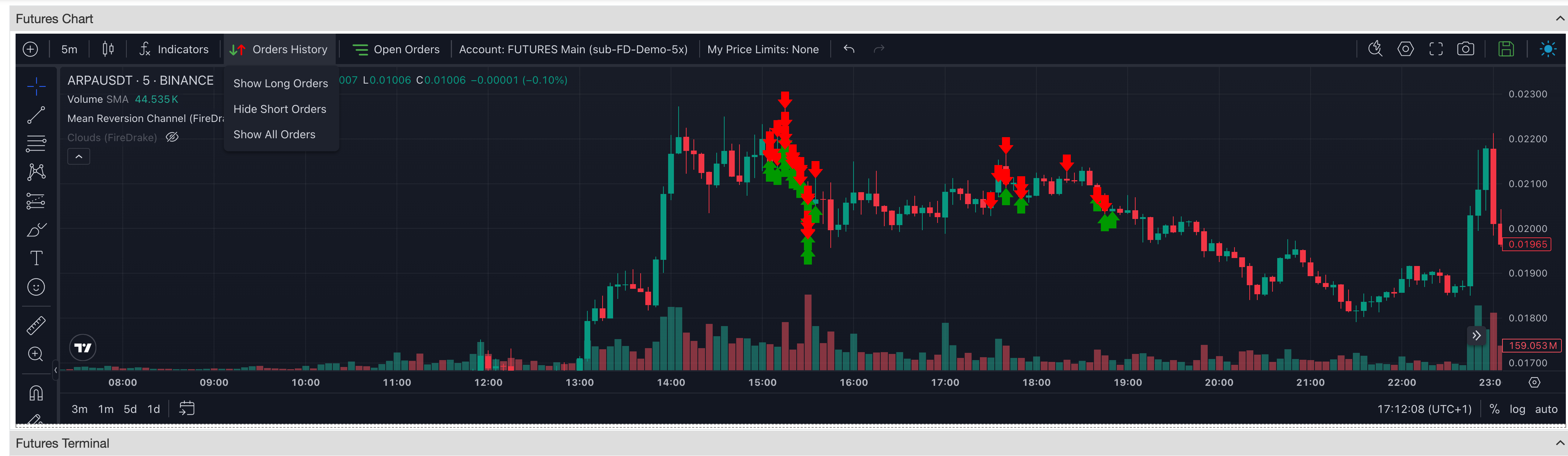

История ордеров на графике

График также поддерживает отображение исторических ордеров и сделок.

Пользователь может показывать маркеры истории ордеров прямо на графике и переключаться между разными режимами отображения:

• ордера Long
• ордера Short
• все ордера

Каждый маркер — это ордер, который реально исполнился на бирже. Он стоит в момент исполнения и на цене, по которой ордер исполнился, — поэтому страховочный ордер, выставленный при открытии сделки и налитый через несколько дней, появляется там, где он на самом деле исполнился. Ордер, исполненный частями, показывается одним маркером — по средней цене исполнения и на времени последнего исполнения. Ордера, которые так и не исполнились, маркера не получают.

Это удобно, когда нужно посмотреть, как позиция или последовательность ордеров развивалась непосредственно на графике вместе с табличными данными.

Сделка, открытая из Истории позиций

В Истории позиций нажмите на название пары закрытой сделки (Открыть график). График переключится на эту пару, прокрутится ко времени сделки и подсветит её:

• жёлтая рамка от открытия сделки до её закрытия, по диапазону цен входа и выхода;
• стрелки входа и выхода, которые пару секунд подпрыгивают, чтобы их было сразу видно.

Рамка остаётся, пока вы смотрите эту пару, и пропадает, когда вы переключаете график на другую пару.

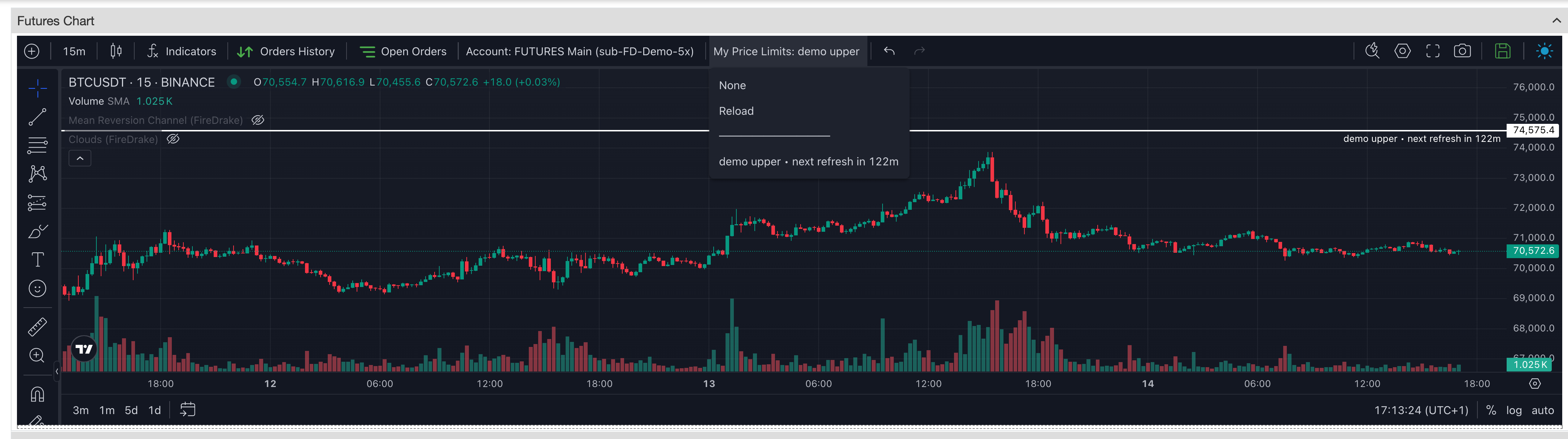

Мои ценовые ограничения

График также поддерживает отображение Моих ценовых ограничений для текущей выбранной пары.

Если выбран соответствующий ценовой лимит, график может показать его как линию-оверлей для текущего инструмента.

Это удобно, когда нужно держать важный настроенный уровень перед глазами во время анализа графика.

Связь графика с аккаунтом

График также может быть привязан к выбранному фьючерсному аккаунту.

Это важно в тех случаях, когда визуальные оверлеи зависят от данных по позиции и ордерам именно этого аккаунта, потому что так графический контекст остаётся согласованным с тем, что пользователь просматривает в Терминале.

Типичный сценарий работы

Обычный сценарий работы с графиком выглядит так:

1. Выбрать контракт в Терминале.
2. Открыть инструмент на графике.
3. Просмотреть структуру цены вместе с индикаторами Firedrake и отметками диверов.
4. Если нужна картина шире, добавить MRC MTF (FireDrake) или Clouds MTF (FireDrake) старшего таймфрейма.
5. Включить оверлеи в реальном времени, если нужно видеть текущую позицию и активные ордера прямо на графике.
6. Включить историю ордеров, если нужно понять, как ордера размещались во времени.
7. Включить Мои ценовые ограничения, если нужно видеть выбранный ценовой лимит во время работы с графиком.

Итог

Используйте График TradingView, когда хотите:

• визуально анализировать выбранный контракт;
• работать с индикаторами Firedrake на графике, включая диверы;
• видеть зоны MRC и облака старшего таймфрейма, не переключая график;
• видеть оверлеи в реальном времени по позиции и ордерам;
• просматривать историю размещения ордеров прямо на графике;
• держать выбранные ценовые лимиты перед глазами во время работы в Терминале.
